Преглед производа
Носач осовине СК16 је вертикални алуминијумски стезни блок дизајниран да подупире и фиксира линеарне осовине од 16 мм у ЦНЦ рутерима, 3Д штампачима, опреми за штампање и аутоматизованим системима за линеарно кретање. Заменљиви са СХ16, СК16А и СХ16А - погледајте компатибилне моделе у наставку.
СК16 линеарни ослонац осовине има подељену-отворену структуру стезаљке: унутрашњи отвор се обрађује на толеранцију Х7 пре урезивања, а опушта се до Х8 након што је прорез исечен.
Произведен од легуре алуминијума 6063 са стандардном тврдом елоксираном завршном обрадом (мат сребрно-сива), СК16 блок стезаљки вратила нуди отпорност на корозију, стабилност димензија и нето тежину од 40 г по јединици - погодан за лаку{{5}до{6}}опрему са линијским оквиром средњег оптерећења.
Кључне спецификације
Цртеж производа
| Параметар | СК16 Вредност | Толеранција |
|---|---|---|
| Пречник отвора (д) | 16мм | Х7 / Х8 након урезивања |
| Висина центра (х) | 27мм | ±0.02мм |
| Основна дужина (В) | 48мм | ±0.05мм |
| Дебљина тела (Л) |
16мм |
±0.1мм |
| Укупна висина (Ф) | 44мм | ±0.02мм |
| Размак рупа за вијке (Б) | 38мм | ±0.1мм |
| Пречник рупе за монтажу. (С) | 5.5мм | Одговара М5 вијцима |
| Ширина основне ивице (Г) | 8мм | - |
| Ширина слота (П) | 25мм | - |
| Материјал | 6063 Алуминијумска легура | - |
| Завршна обрада | Тврдо анодизовано (мат сребро) | - |
| Тежина | 40 г / 0,04 кг | - |
| Воркинг Темп. | -20 степени до +80 степени | - |
|
Тежина |
0,39 кг | - |
Референце компатибилних модела
Ова јединица се продаје и складишти под следећим еквивалентним бројевима модела широм глобалних добављача и тржишта:
СК16 / СК-16 / СХ16 / СХ-16 / СК16А / СХ16А
Све ознаке имају идентичне димензије и потпуно су заменљиве.
Напомене о постављању осовине и инсталацији
Дизајниран заφ16мм прецизна линеарна осовина(ЛМ осовина); препоручена толеранција осовине: г5, х5 или ф8
Стезни вијак:М4 завртањ са усадном главом (бочно-монтиран, затеже се на осовину ОД)
Вијци за монтажу:М5 шрафови преко 5,5 мм кроз-рупе на бази (шаблон са 2 рупе, 38 мм централни размак)
Прецизност централне висине:27 мм ±0,02 мм - критично за више-поравнање осовине на прецизним рамовима
Дизајн отворених стезаљки -уметак вратила само одозго, није компатибилан са пролазом{0}}линеарног лежаја.
За дугачке распоне осовине, повећајте количину потпорних тачака да бисте смањили угиб
Апплицатион Фит
СК16 линеарни носач осовине се користи као крајњи и средњи{1}}носач у:
Погодно заподржава само лагано-до-средње радијално оптерећење. Није оцењено за тешке ударе или аксијално оптерећење.
Зашто извор СК16 стезних блокова вратила из СИКИАНГ-а
СИКИАНГ (Зхејианг Сикианг Беаринг Мануфацтуринг Цо., Лтд.) производи СК16 ослонац осовине и пуну СК серију линеарних стезних блокова осовине у складу са процесима у складу са ИСО{3}}. Комплетна СК/СХ серија на лагеру. Прилагођена обрада површине и масовно паковање доступни су за Б2Б поруџбине. Доступан у стандардној мат сребрној анодизираној завршној обради; црне анодизиране и полиране варијанте доступне на захтев.
- МОК флексибилан за Б2Б набавке
- Компатибилан са САМИЦК, СХАЦ, ТХК{0}}еквивалентним стандардима димензија
- Доступна је прилагођена површинска обрада и масовно паковање
ФАК

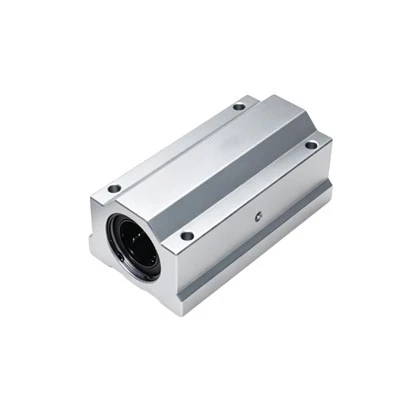

П: Која је разлика између СЦС16УУ и СЦС16ЛУУ?
О: СЦС16ЛУУ је проширена{1}}верзија СЦС16УУ. Има дуже кућиште (Л=85мм наспрам Л=58мм) и садржи два ЛМ16УУ лежаја уместо једног, што даје већу носивост и стабилније линеарно кретање дуж осовине од 16мм.
П: Да ли СЦС16ЛУУ има функцију стезања осовине?
О: Не. Кућиште СЦС16ЛУУ нема механизам за стезање или закључавање. Блок слободно клизи дуж осовине од 16 мм и не може се закључати у фиксној позицији.
П: Који пречник осовине је компатибилан са СЦС16ЛУУ?
О: СЦС16ЛУУ је дизајниран за 16мм прецизне линеарне осовине (Ø16мм) и компатибилан је са стандардним СБР16 системима шина и отвореним линеарним конфигурацијама вратила.
